Коммутационный Силовой Трансформатор ETD-29-ETD-39

Форма сердечника: ETD-29-ETD-39
Особенности:

-Используются ферритовые сердечники с низкими потерями и высокой плотностью потока насыщения.

-Подходит для импульсных источников питания с несколькими выходами.

-Широкий диапазон выходных сигналов

-Соответствие требованиям безопасности

-Соответствие RoHS

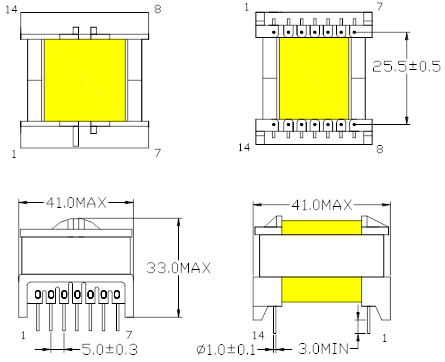

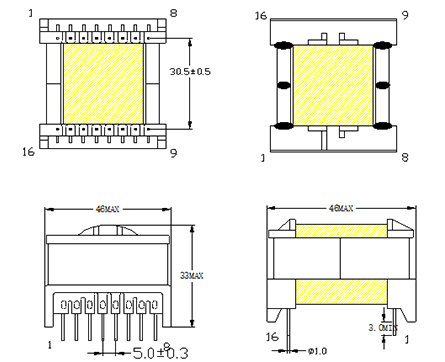

    Форма И Внешний Размер (мм)

    Коммутационный Силовой Трансформатор4 (2)yhj
    Коммутационный Силовой Трансформатор4 (1)3u2

    Электронные Характеристики

    Форма Сердечника

    ETD-29/32/10

    ETD-34/34/11

    ETD39/40/13

    Площадь Центральной Колонки Сердечника Aemm²

    73.4

    97.1

    125

    Длина Магнитной Цепи Le мм

    70.6

    78.6

    92.1

    Объем Ve мм3

    5196

    7632

    11510

    Тип Каркаса

    Горизонтальный

    Горизонтальный

    Горизонтальный

    Размеры W*D*H мм

    37.5*36.5*27

    42*42*32

    46*49*38

    Максимальная Выходная Мощность VA

    170

    270

    380

    Примечание: В основе конструкции: 1. модель Forward 2. феррит серии PC40 3. частота переключения: 100 КГц
