Новый Энергетический Трансформатор серия PQ

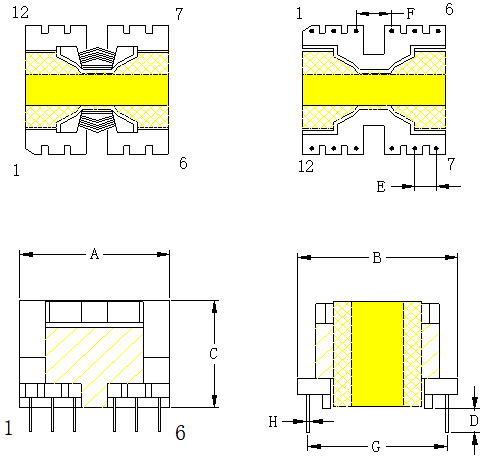

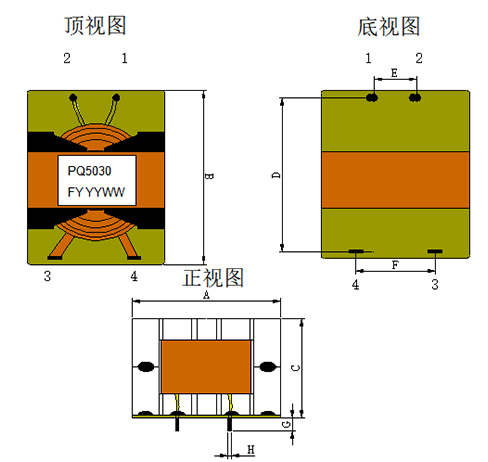

Форма И Внешний Размер (мм)
Электронные Характеристики
| Форма сердечника | PQ2020 | PQ2620 | PQ2625 | PQ3220 | PQ3230 | PQ3535 | PQ4040 | PQ5050 |
| Тип шпульки | Вертикальный | Вертикальный | Вертикальный | Вертикальный | Вертикальный | Вертикальный | Вертикальный | Вертикальный |
| Количество клемм | 14(8+6) | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Размер мм/Макс.A | 24.0 | 28.0 | 28.5 | 33.0 | 33.0 | 37.0 | 41.0 | 52.0 |
|
Макс.B |
24.0 | 32.0 | 31.0 | 35.0 | 36.0 | 41.0 | 44.0 | 53.0 |
|
Макс.C |
22.0 | 22.0 | 28.0 | 24.0 | 32.0 | 38.5 | 43.0 | 54.0 |
|
±0.3 D |
2.53.8 | 3.8 | 3.8 | 5.0 | 5.05 | 5.0 | 5.0 | 7.62 |
|
±0.5 E |
5.1 | 7.6 | 7.5 | 7.5 | 7.6 | 10.0 | 15.1 | 15.24 |
|
+0.5 F |
20.3 | 25.4 | 25.5 | 30.0 | 30.3 | 35.0 | 38.0 | 45.72 |
|
+0.1 CG |
0.6 | 0.6 | 0.7 | 0.8 | 0.8 | 0.8 | 0.8 | 1.2 |
|
Мин. H |
3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 |
|
Центральная зона ножек |
61.4 | 120.1 | 121.4 | 163.6 | 161.0 | 196.0 | 201.0 | 320.0 |
|
Максимальная мощность ВА |
92 | 170 | 195 | 232 | 331 | 452 | 596 | 1045 |
Примечание: Данная конструкция основана на 1. прямом преобразователе 2. феррите серии PC40 3. частота переключения: 100 КГц
